菜籽榨油機

雙象菜籽榨油機

來源:河南雙象機械有限公司 發布日期:2014年08月14日 點擊數：

一、雙象菜籽榨油機（6YL-150）的主要性能參數：

1.榨軸轉速:35-39轉/分

2.齒輪箱傳動比:15/381552=1:8.78

3.配用動力:18.5KW

4.外形尺寸:長x寬x高2000x680x1460(mm)

5.單機重量:830kg

二、雙象菜籽榨油機（6YL-150）的主要零部件的拆裝方法：

1.主要零部件的拆裝方法:

①.榨籠(包括圓排、條排骨圈)的拆裝方法:

     旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針方向旋轉松動螺母:松動上榨籠兩端4個M16的連結螺釘,卸掉連結上下榨籠的12個M16的螺栓,拆去上榨籠即可將圓排圈取出。

②.條排的拆裝方法:

   卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.

③.條排的裝配方法:

   將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上。帶深油槽的一端朝下，兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動，可以在條排之間加鐵皮，使條排緊貼內壁，達到用手摸內壁無突起現象為止。

④.榨籠的裝法：

      將條排圈有出油槽面面向機架，再按圓排序號依次放入圓排。帶出油槽面朝向機架。然后用壓緊螺母少上幾扣靠住圓排，在裝上榨籠。（上下榨籠均為配對制造，如更換需上下一齊換掉）用卸下的螺栓逐個交替上緊。

2.榨螺的拆裝方法：

①.榨螺的拆法：停機后立即搬動手柄，把榨軸從榨膛內抽出，卸下保護帽、六方螺母、園螺母及調節螺栓，用直徑16的鐵棒插入鎖緊螺母的孔內順時針方向旋轉（切記與軸芯配合的螺紋均為左旋），拆去緊鎖螺母后，各節榨螺即可卸下。如榨螺（內孔進有細渣）因阻塞不好拆卸，可將地上墊一木板，二人將榨螺輕撞幾 下即可卸下，若仍卸不下來，可用木柴火加熱后再卸下。

②.榨螺的安裝：將榨螺立起細端向上，裝上檔圈，在把榨螺由1號起依次裝于軸上，然后用鎖緊螺母壓緊，以防油渣深入榨螺孔內，影響榨螺的拆卸。（調節螺母使調節栓兩端是8309軸承，裝時兩軸承大孔面均靠在調節螺栓的兩端面。榨螺整體裝齊后用兩個（M42×2）的螺帽背緊，背緊時注意兩個8309軸承的縫隙 。用手搬轉調節螺栓，感到轉動靈活時即可。













三、雙象菜籽榨油機（6YL-150）的工作原理：

1、工作原理:

榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛。有榨螺的螺旋向里推進，進行壓榨。

因料胚在榨油機的榨膛內是在運轉狀態下進行的，在榨膛高壓的條件下，料胚和榨螺，榨膛之間產生很大的摩擦阻力。這樣就能使料胚和料胚產生摩擦，造成相對的運動。另一放面，榨螺的根圓直徑是逐漸增粗的，當榨螺轉動時，螺紋使料胚即能向前推進又能向外翻轉，同時靠近榨螺螺紋表面的料層隨著榨軸轉動，這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量，有助于促使料胚中的蛋白質熱變性，破壞了膠體，增加了塑性，同時也降低了油的粘性，容易壓榨出油來，因而提高了榨油機的出油率。

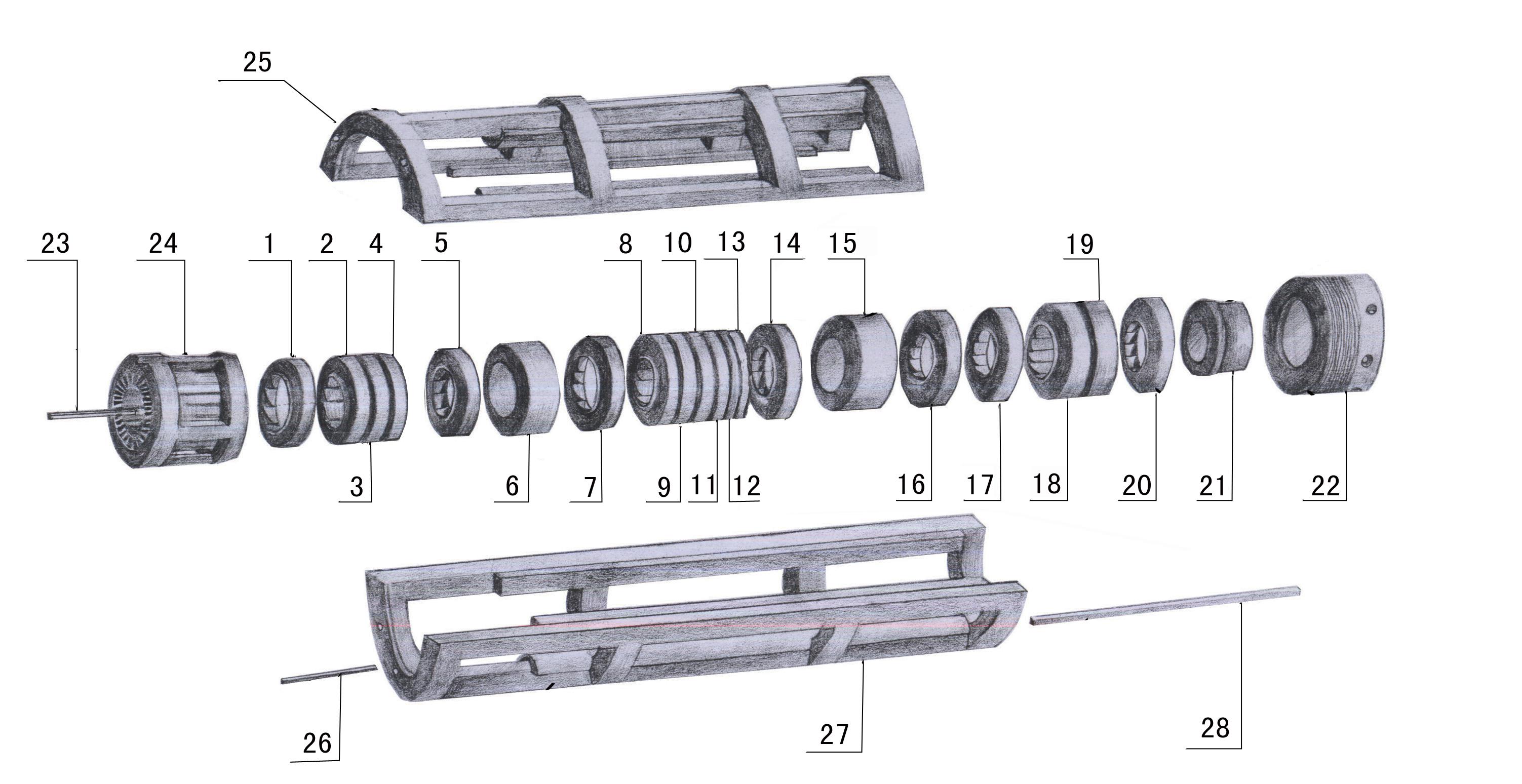

2．結構：該機有進料斗部分，齒輪箱部分，榨膛部分，榨螺部分，機架部分共五大部分組成：見圖



四、雙象菜籽榨油機（6YL-150）的操作方法：

1.開機前的要點:

①.開機前先將齒輪箱內加注12公斤機油.

②.機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.

③.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.

④.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.

⑤.檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4圈,再前進半圈,保證榨螺與出餅口的間隙.

2.開機:

①.啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.

②.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2圈,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.

餅厚的調節：搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。（調節螺栓為左T165x6）出餅圈與出渣稍頭的錐角不同，每轉一圈較餅厚度變化為0.4-0.5毫米。

③．榨油機運轉中，應經常檢查出油，出渣情況，正常時油大部分從條排與前幾節園排流出。如餅碎成渣，說明胚料太干。如發現餅發熱（散出蒸汽）成大片狀說明水分太高，應及時進行調節胚料水分的含量。

   出渣：條排出渣時成細片狀說明水分高，如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排，應上緊壓緊螺母，如水分合適，則條排不出渣或少出渣，圓排少量出渣也是允許的。料胚含水分的高低直接影響出油率，因此壓榨時應控制好料胚的水分。

 3.停機：

①.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.

②.停電或因其它事故突然停車,先切斷電源,抽出放料擋板, 用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.

五、雙象菜籽榨油機（6YL-150）壓榨前的注意事項：

1　油菜籽的預處理

預處理包括破碎、蒸炒和脫皮。油菜籽脫皮的目的在于脫除主要纖維部分和色素體，否則會降低餅粕的飼用價值。另一方面，浸出過程中皮有利于溶劑滲透(皮可提高坯料多孔性)。從理論上講，脫皮(即脫除15%物質)將使浸出設備處理能力提高15%。浸出之前脫除這些黑色皮，制得的毛油顏色較淺，只需較少的脫色。菜籽干脫皮可采用不同的技術，例如氣動撞擊、軋輥間裂解或使其變形裂解，而變形裂解脫皮效果佳，油損失率最低。

2　利用油菜籽制油

菜籽首先進行軋坯以破壞種子層并使油細胞破裂。蒸炒坯料使殘存的完整細胞破裂，提高油珠聚集，提高流動性，并使酶，尤其是芥子酶鈍化。坯料置于蒸炒鍋內，在77～100℃內蒸炒15～20min(視菜籽品種而定)。在多數情況下，經過軋坯和蒸炒的坯料用榨機進行預榨，以使油含量由42%降低到16%～20%；這道預榨工序也把細餅粕壓縮成大的餅片。該餅片用己烷溶劑浸出以提取大部分殘留油。浸出粕最后置于蒸脫機(DT)內，用蒸汽噴淋處理30min(溫度為100～130℃)，以脫除己烷和提高粕的營養品質(通過脫除揮發性芥子苷)。







以上是由河南雙象機械有限公司提供，詳情請繼續關注www.babuonline.cn
